Інструкція по збірці антени метелик

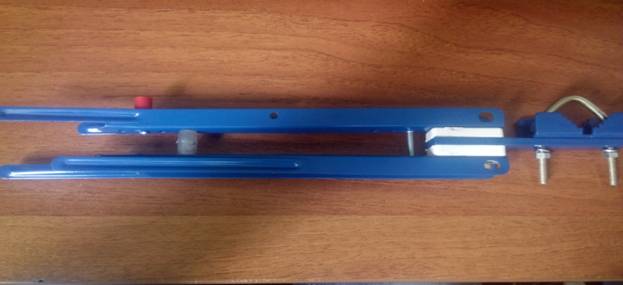

Антена в розібраному вигляді
Антена Метелик в розібраному вигляді
Розгортаємо пелюстки антени метелик < br>  антена Метелик cdma + gsm
Розгинати потрібно всі чотири пелюстки перпендикулярно антени (90 градусів). Пелюстки повинні бути строго паралельні між собою.

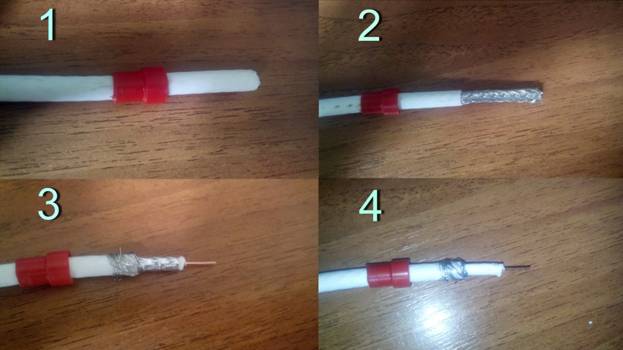

Зачистка кабелю
зачистка кабелю для збирання антени

  1. Протягуємо ковпачок через кабель
  2. Зачищаємо кабель, знімаємо ізоляцію
  3. обмотку накручуємо на сам кабель, зачищаємо за розміром антени приблизно 1 см.
  4. Видаляємо ізоляцію (фольгу)

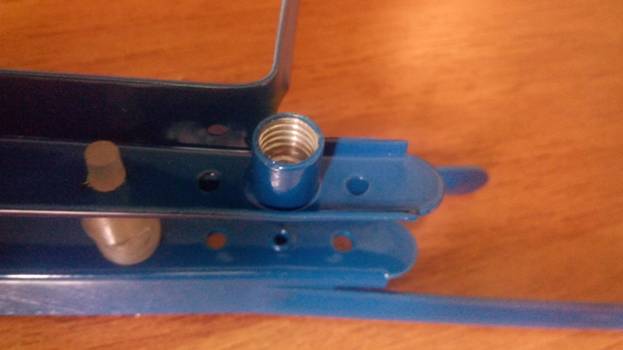

В антені бути роз'єм по типу F (невелика втулка з різьбою всередині)


f роз'єм

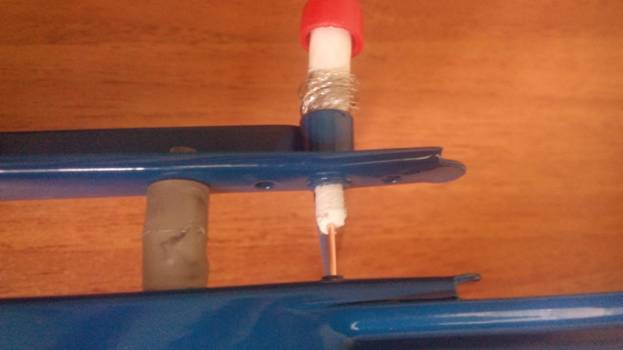

Вставляємо кабель в роз'єм і накручуємо антену на кабель
 підключення кабелю до антени Метелик

Після цього загинаємо жилу кабелю з іншого боку антени
підключення кабелю до антени

Закриваємо F роз'єм ковпачком
збірка антени метелик

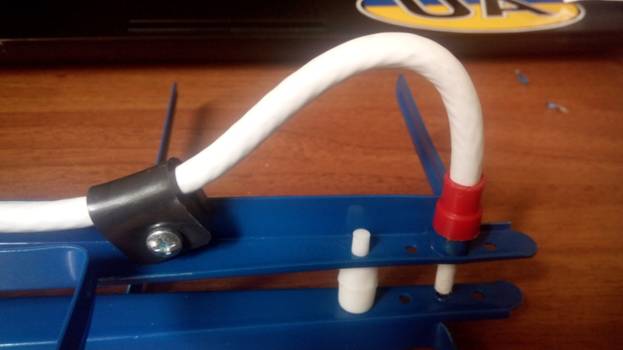

Одягаємо на кабель хомут і кріпимо хомут до антени. При цьому повинна бути дуга щоб кабель кріпився в F роз'єм обов'язково прямо.
зібрати антену Метелик

Антена метелик готова до використання (поляризація вертикальна)
