1.Как подключить внешнюю антенну к Sierra w802 ?
2. Как проверить уровень приема сигнала Sierra w802 с выходом под внешнюю антенну ?
3. Как настроить антенну при подключении Sierra w802 ?
На все эти вопросы можно найти ответы в нашей статье.
Sierra w802 имеет два гнезда для подключения:
1-е гнездо изначально предназначено для подключения 4G антенны, но так как стандарт 4G не нашел дальнейшего развития в нашей стране, специалисты нашего интернет –магазина, нашли применение данному разъему. Он был модифицирован для работы с 3G cdma сетями.
2-е гнездо предназначено для подключения Wi-Fi антенны, что увеличивает радиус работы данного устройства.
Для подключения антенны к Sierra w802 используют переходник, именуемый как пигтейл.

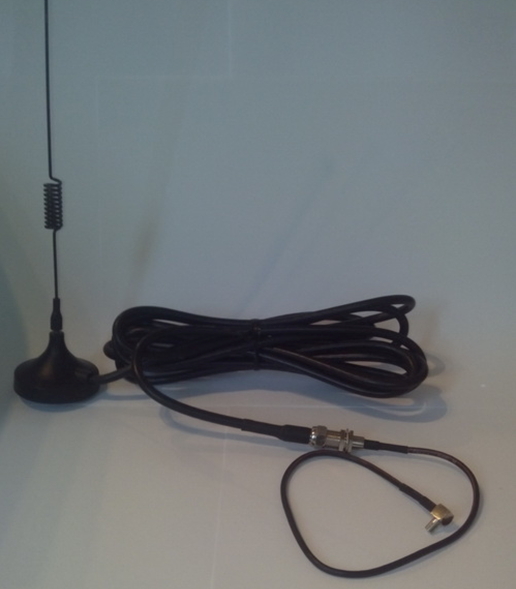

К которому с другой стороны накручивается переходник по типу F, для подключения кабеля. Вот как это все выглядит в собранном состоянии. Для наглядного примера была использована автомобильная cdma антенна.
Перейдем к настройкам.
Как известно уровень сигнала приема показывается на дисплее Sierra w802, но есть возможность получить более точную информацию об уровне сигнала. Для этого нужно подключиться к точке доступа Sierra w802 либо через кабель USB, либо через WI-Fi.

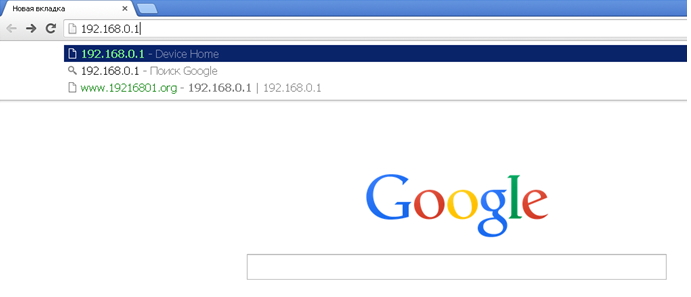

Далее в окне браузера прописать IP адрес Sierra w802,а именно 192.168.0.1.

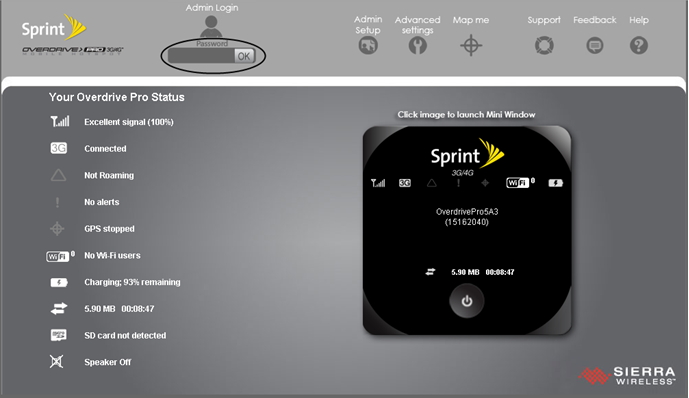

Далее переходим в админ-панель Sierra w802. В строке Admin Login нужно ввести стандартный пароль password.

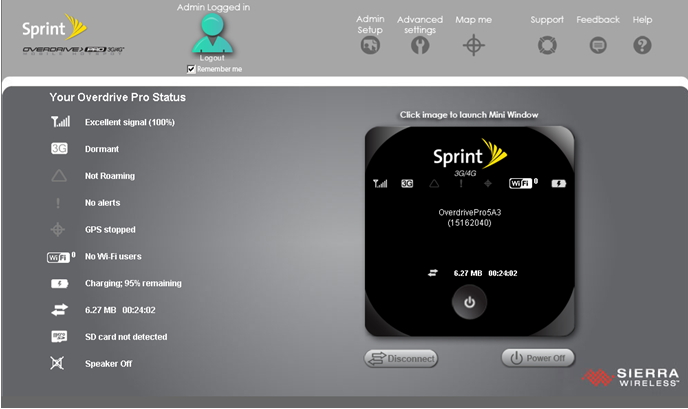

Теперь нужно поставить галочку напротив пункта Remember me (запомнить меня), чтобы избежать повторного запроса пароля при переходе между вкладками админки.

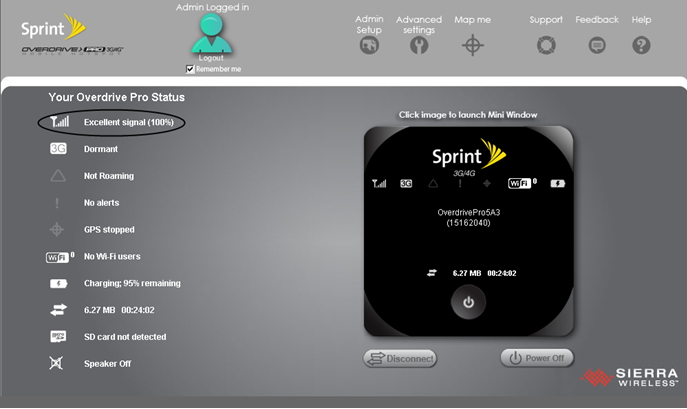

Как показано на картинке переходим во вкладку-уровень сигнала Excellent signal(отличный сигнал)

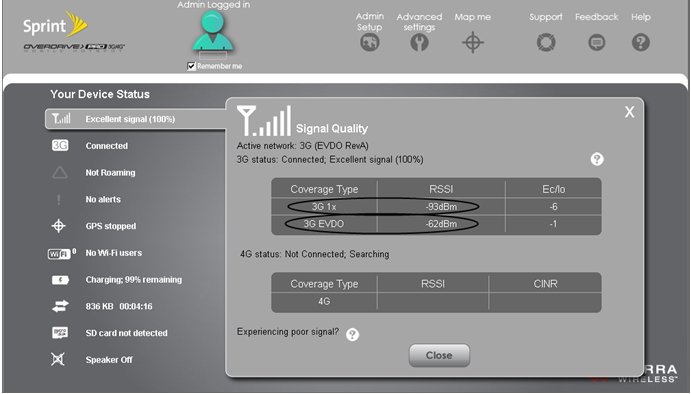

В появившемся окне показывается уровень сигнала приема Sierra w802 в 3g и 4g сети.
В нашем случае нас интересует уровень сигнала приема 3g сети. Здесь как видно на картинке есть три колонки:
1. Coverage type (тип покрытия)
3G 1x- технология передачи данных, используемая в сетях cdma,на данный момент используется для голосовой связи.
3G EVDO это технология передачи данных, используется для интернет соединения, что собственно нас и интересует.
2. RSSI (ReceivedSignalStrengthIndication)-индикация силы принимаемого сигнала, чем меньше этот показатель
. Ec/lo-отраженный сигнал, также именуемый как эхо, тоже самое касается и этого показателя, чем меньше тем лучше.
Ну вот, в принципе и все, теперь Вы осведомлены, как узнать уровень сигнала приема. Благодаря этим показателям можно настроить выносную антенну. Для более корректных данных, рекомендуем обновлять страницу браузера.
