Установка видеонаблюдения любой сложности

ЗАДАЧА

Основное требование - хорошее качество изображения в дневное и ночное время, за невысокую цену. Возможность получать сообщения на боильное приложение.

РЕШЕНИЕ ЗАДАЧИ

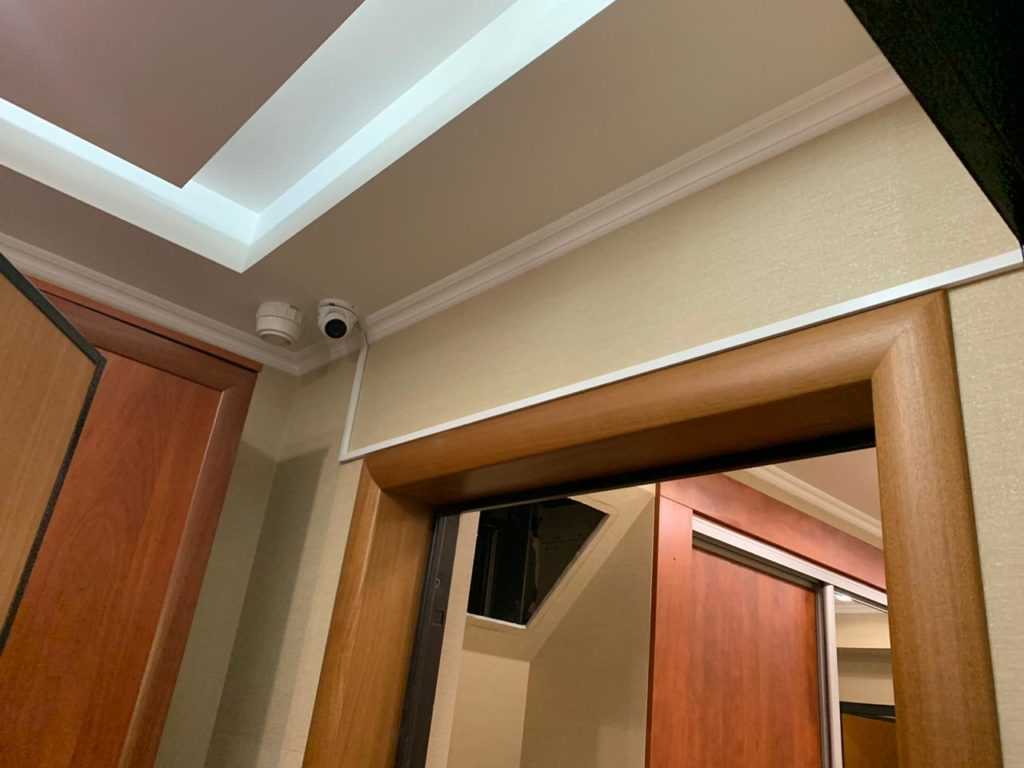

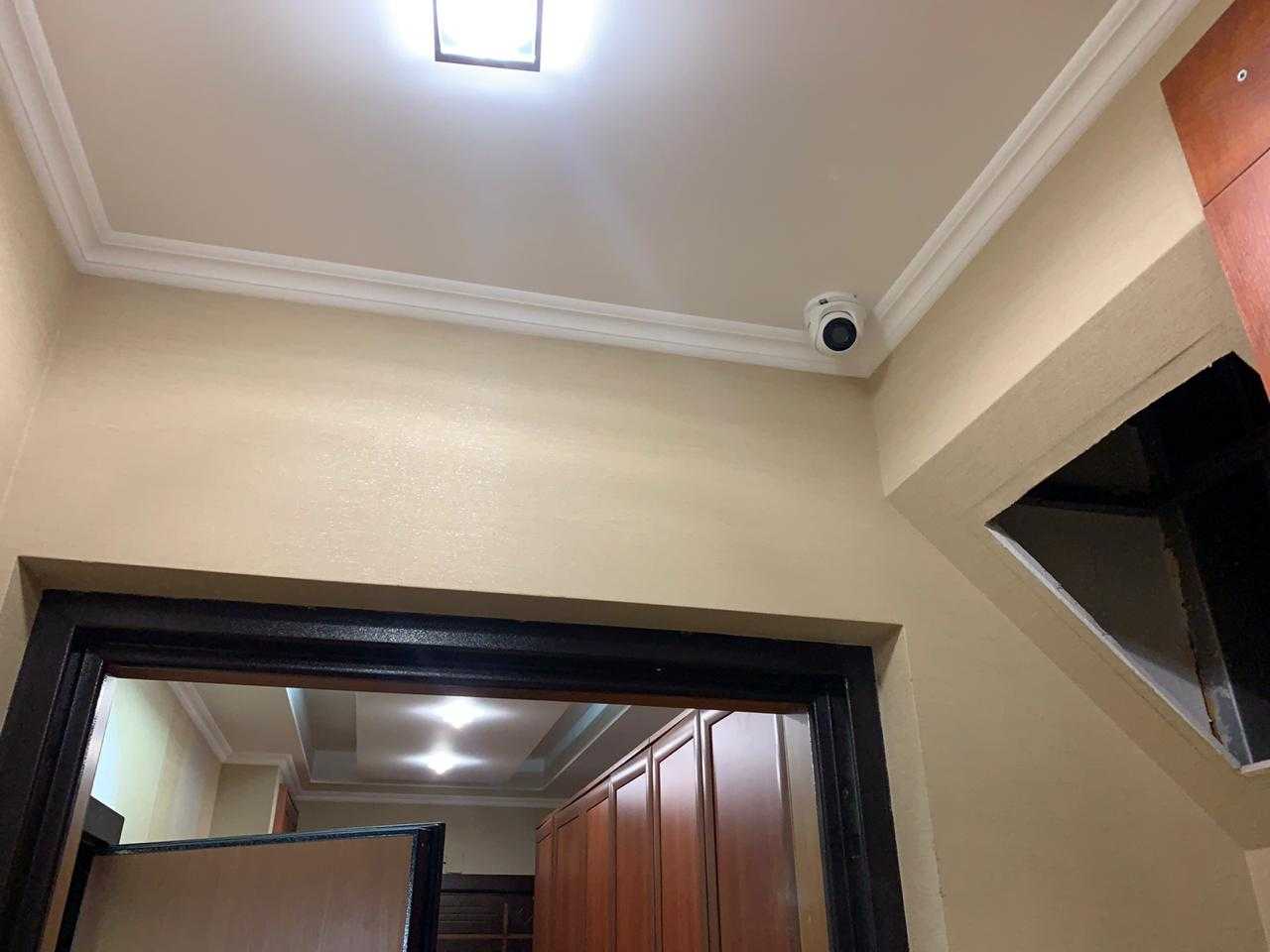

В качестве устройства для видеосъемки выбрана внутренняя аналоговая камера DS-T123. Угол обзора модели составляет 92°: этого значения вполне достаточно даже для такого стесненного пространства, как прихожая. Также причиной выбора этой видеокамеры для установка видеонаблюдения в квартире стало качество съемки. DS-T123 поддерживает технологию HD-TVI, которая позволяет вести видеосъемку в высоком разрешении.

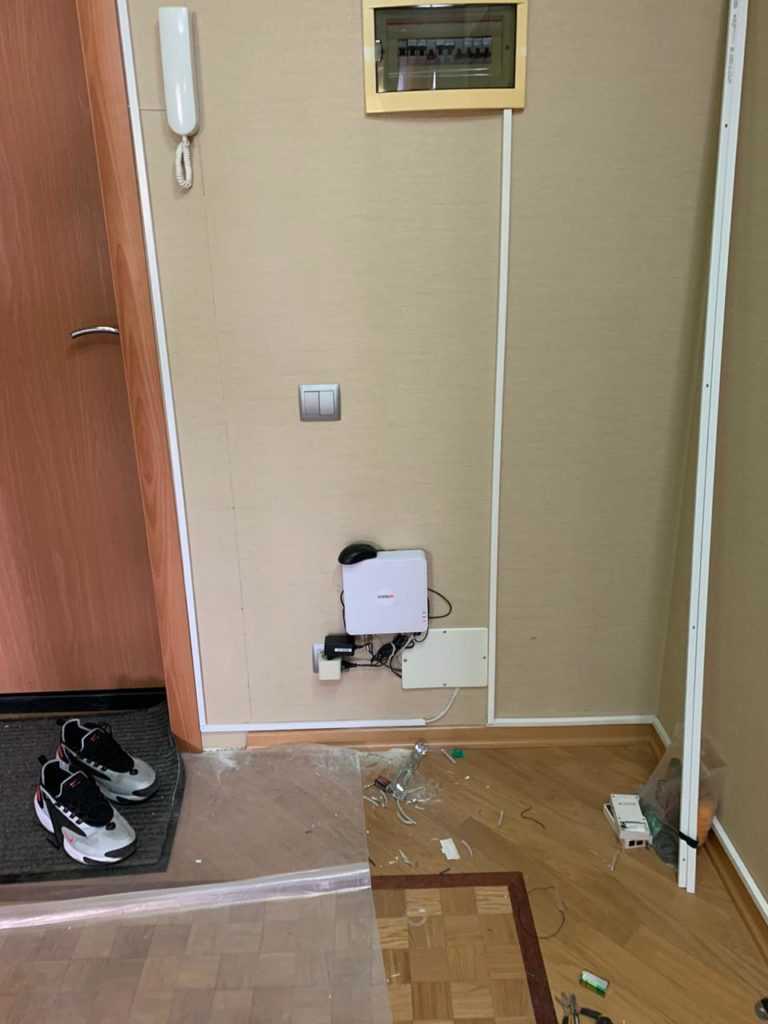

Для записи и хранения видео установлен видеорегистратор HD-TVI DS-H104G. Устройство относится к классу гибридных и поддерживает работу с аналоговыми и цифровыми камерами. Одновременное видеорегистратор может принимать видеосигнал с 4 устройств, что позволяет в случае необходимости расширять зону охвата видеонаблюдения. HD-TVI DS-H104G имеет функцию удаленного доступа, которая реализуется через мобильное приложение.

Установка видеонаблюдения в квартире включала подключение жесткого диска Seagate ST1000VX005 объемом 1 терабайт. Накопитель относится к серии SkyHawk, которая характеризуется высокой отказоустойчивостью при круглосуточном режиме работы.

ЗАДАЧА

Установка недорогой, но надежной системы видеонаблюдения на территории коттеджа в Подмосковье. Необходимо просматривать входы, окна, задний двор и парковку перед домом.

Требуется хорошее разрешение видеокамер, так как на территории участка часто работают приглашенные специалисты - строители, садовники, ландшафтный дизайнер. Необходимо обеспечить круглосуточное видеонаблюдение (все камеры должны быть с ИК подсветкой).

РЕЗУЛЬТАТ

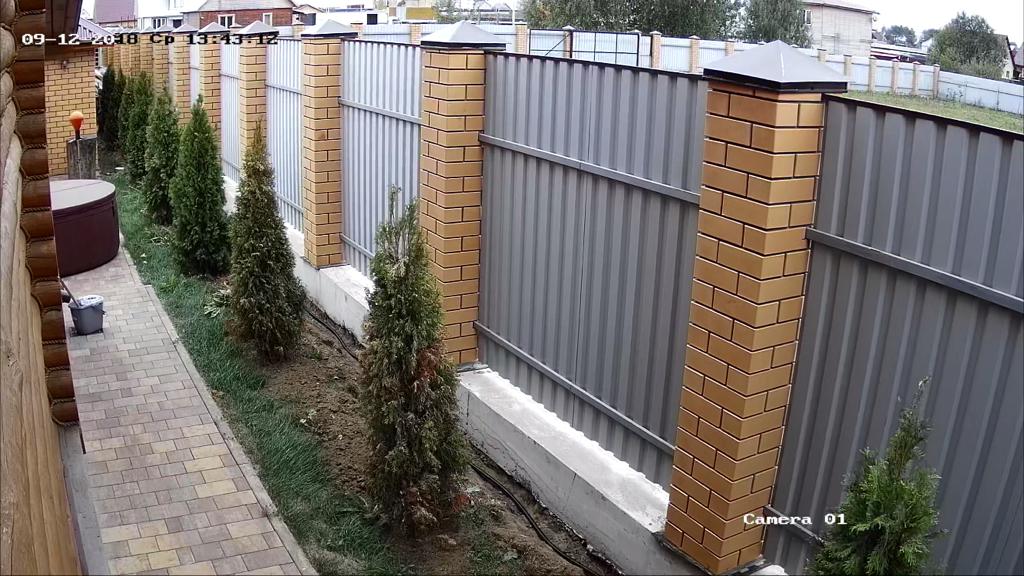

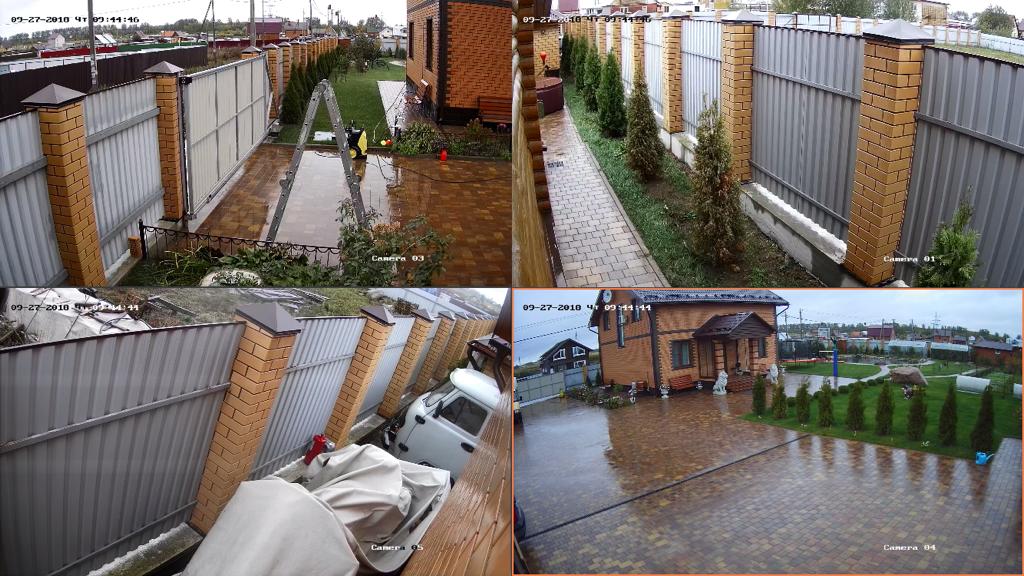

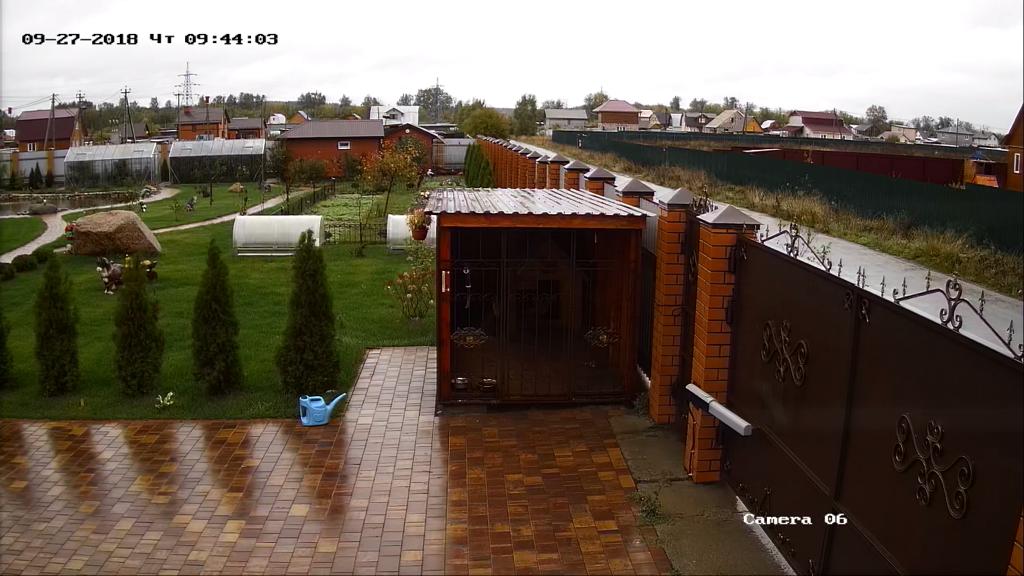

После окончания работ (удалось полностью внедрить систему за 1 день) клиент получил готовую систему видеонаблюдения, охватывающую все необходимые зоны на территории участка с хорошей детализацией изображения.

Дополнительно, по просьбе клиента регистратор был подключен к сети Интернет, а изображение было выведено на мобильный телефон. Важно отметить, что при реализации данного проекта нашей компании удалось не только вписаться в заранее оговоренный бюджет, но и обеспечить больший функционал системы.

ЗАДАЧА

Крупная компания (название и род деятельности скрыт по требованию клиента) организует строительство и переезд сотрудников в новый офис. На момент обращения в компанию «Ай Пи Решения» полных ходом шло строительство объекта. В некоторых местах были полностью смонтированы стены и потолки (зашиты гипсокартоном и покрашены стены). Требовалось оперативно разработать структуру системы видеонаблюдения и СКУД и приступить к работе.

Требования к системе видеонаблюдения: необходимо спроектировать и установить систему, покрывающую 100% помещений без «слепых зон». Предпочтение заказчика – оборудование Axis и ПО Milestone. Требуется контроль за мелкими предметами (бумаг на столе, печати и т.п.)

Требования к СКУД: контроль за более чем 30-ти точками прохода, организация 2 тамбур-шлюзов с возможностью независимого контроля каждого с разных постов охраны независимо от ПО (блокировка/разблокировка, открытие отдельных дверей). Интерком и видеосвязь с отдельными постами, интеграция с пожарной системой, совместимость с замками и защелками ASSA ABLOY и беспроводной системой Aperio, учёт рабочего времени, фото идентификация, печать пропусков, автоматический ввод документов.

РЕШЕНИЕ ЗАДАЧИ

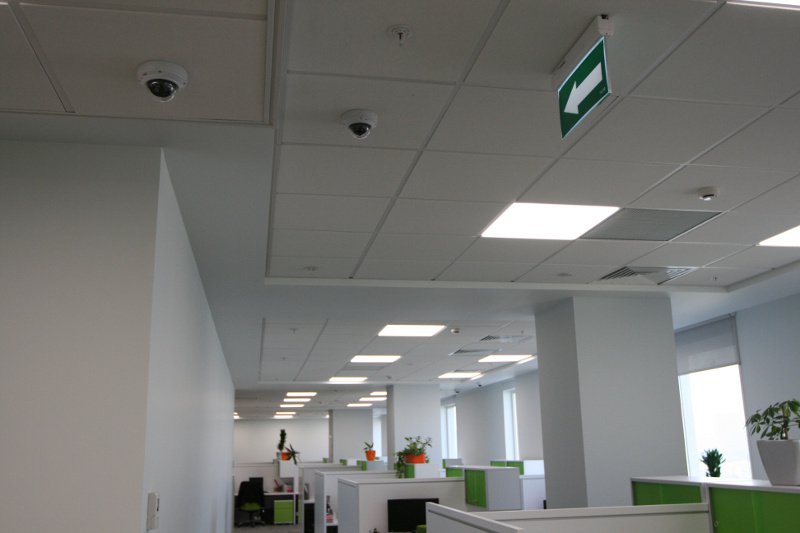

В ходе изучения планов помещений и согласований системы с заказчиком, было принято решение об установке нескольких десятков (точное количество засекречено) видеокамер с разрешение 2 МП и 3 МП. Выбор пал на модели Axis M3006-V и M3005-V, как наиболее удовлетворяющие требованиям дизайна (миниатюрное купольное исполнение) и имеющими максимальный угол обзора (134 градуса).

Важно отметить, что именно широкий угол обзора позволяет камере получить максимально эффективный охват помещения и избежать «мёртвых зон».

Все видеокамеры подключены к автономной локальной сети, проложенной не горючим кабелем из термопластичной безгалогенной композиции (ParLan U/UTP Cat5e 4x2x0,52 ZH нг(A)-HF). Ядром системы - ПО Milestone на базе видеосервера HP, к которому удаленно подключаются рабочие места охраны и администраторы системы.

Реализация СКУД

Система контроля и управления доступом реализована на базе сетевых контроллеров Parsec (модель контроллеров и версия ядра скрыта по требованию Клиента). Для заказчика был важен не только функционал системы, но и дизайн его видимой части, а именно – считывателей. Несмотря на сжатые сроки, в течение которых требовалось принять решение о моделях, устанавливаемого оборудования, нам удалось предоставить заказчику на рассмотрение сразу несколько образцов считывателей Parsec и несколько моделей сторонних производителей.

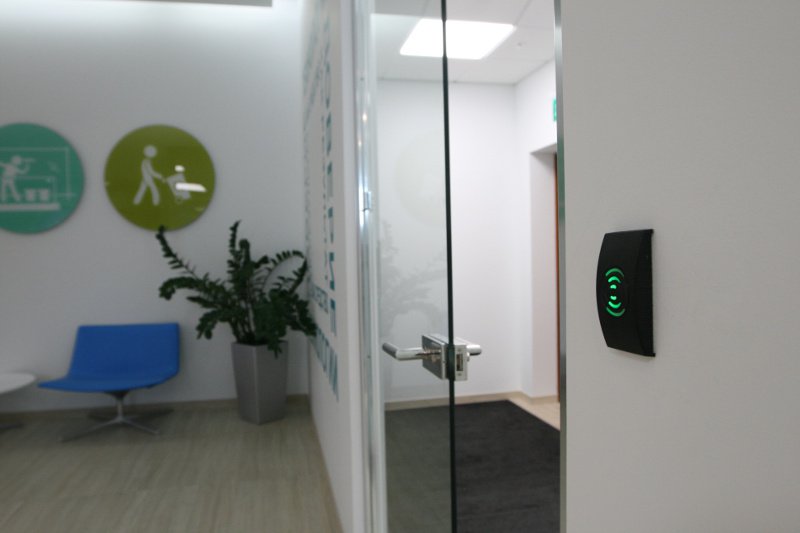

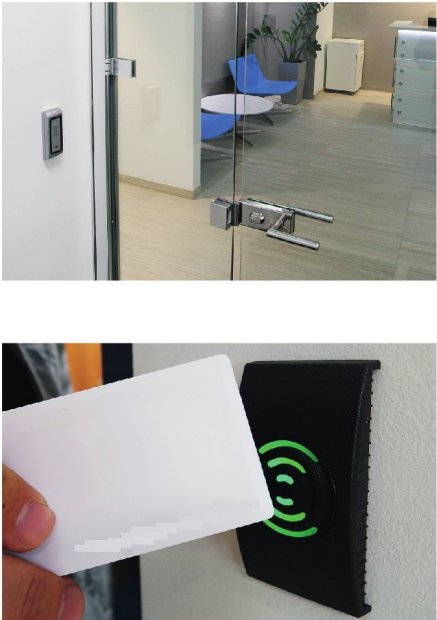

В ходе «живой демонстрации» клиент остановил свой выбор на считывателях Smartec, как наиболее подходящих по дизайну, которые в дальнейшем были интегрированы с системой через специальные платы сопряжения.

Помимо стандартной задачи контроля точек прохода и учета рабочего времени была решена задача по организации тамбур-шлюзов с возможностью независимого управления с различных постов охраны. Сделано это было для исключения потери контроля за отдельным шлюзом в случае невозможности присутствия охранника на посту. Кроме того, в случае если охране необходимо покинуть сразу оба поста, имеется возможность механической блокировки периметра специальным ключом.

РЕЗУЛЬТАТ

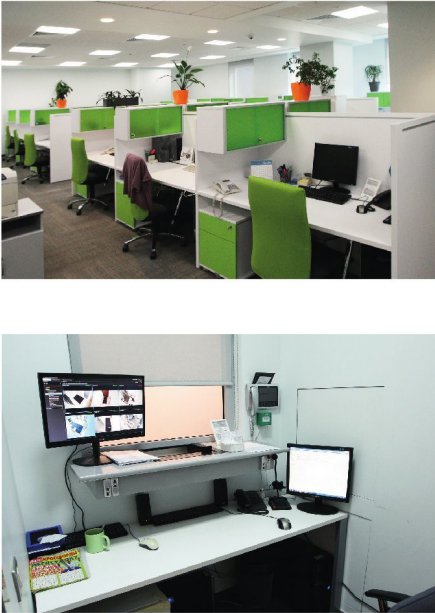

В результате проведенной работы организация получила современную систему безопасности, позволяющую полностью контролировать все помещения офиса и отслеживать перемещения сотрудников, а также систему контроля доступа, предотвращающую любой несанкционированный проход посторонних лиц на территорию.

ЗАДАЧА

Основное требование - высокое качество изображения с возможностью записи по движению и оповещению охраны и директора о проникновении на склад в нерабочее время. Ночью склад не освещается, по этому камеры должны иметь ИК подсветку с дальностью освещения до 30 м.

Система должна обладать широким функционалом, большим количеством возможных исполнений и дополнительными возможностями: встроенными микрофонами, датчиками движения, картами памяти, реле управления. Архив системы на 2 месяца.

РЕШЕНИЕ ЗАДАЧИ

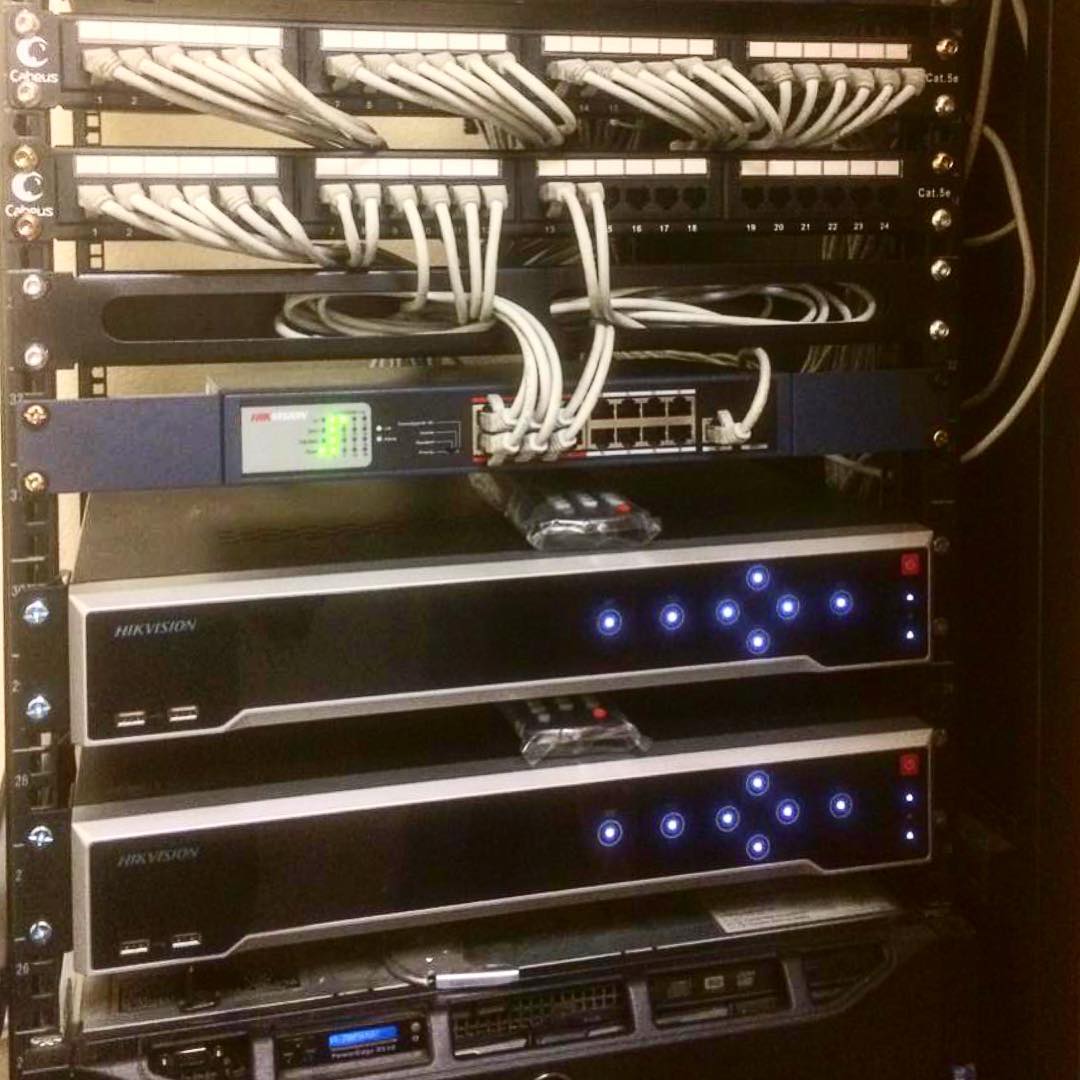

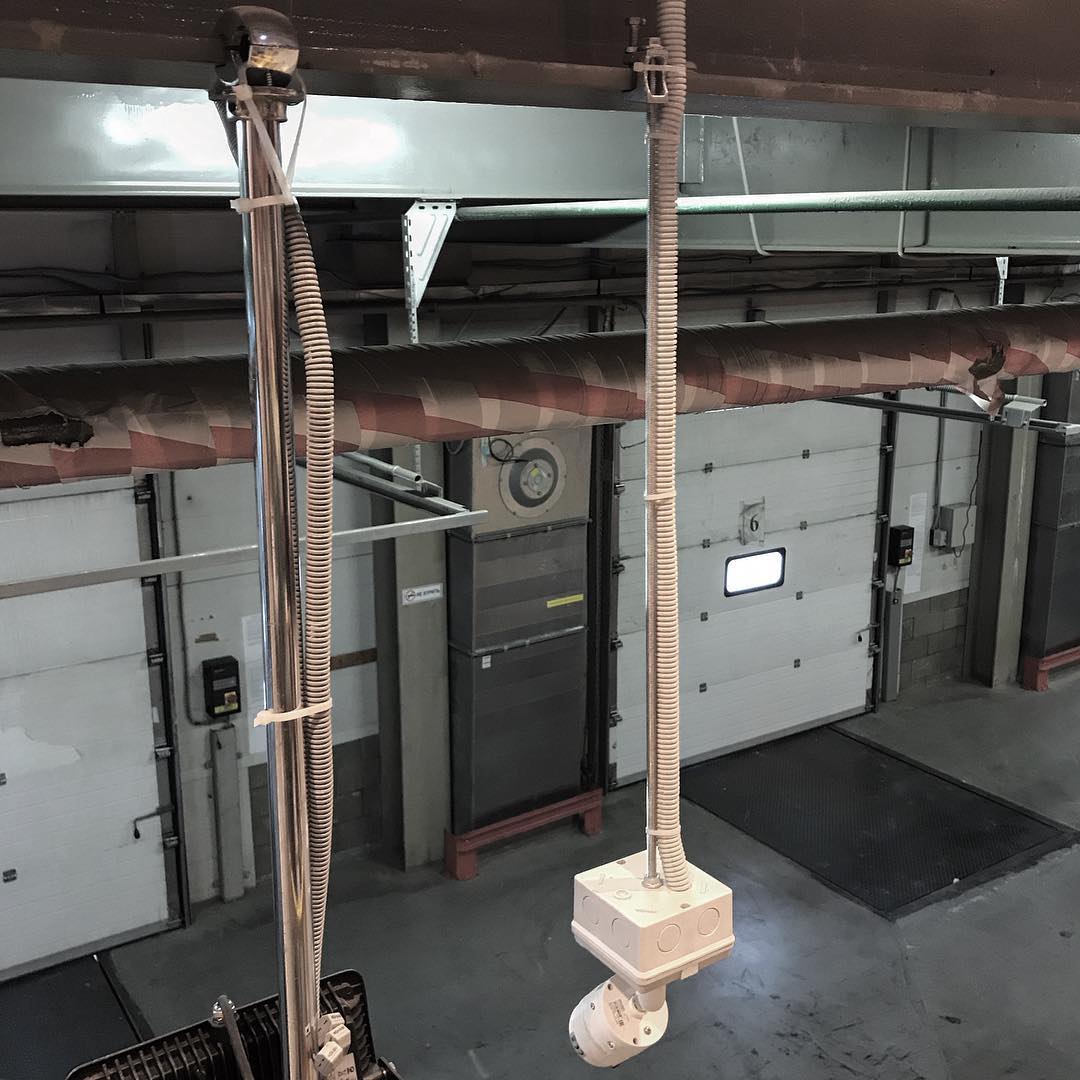

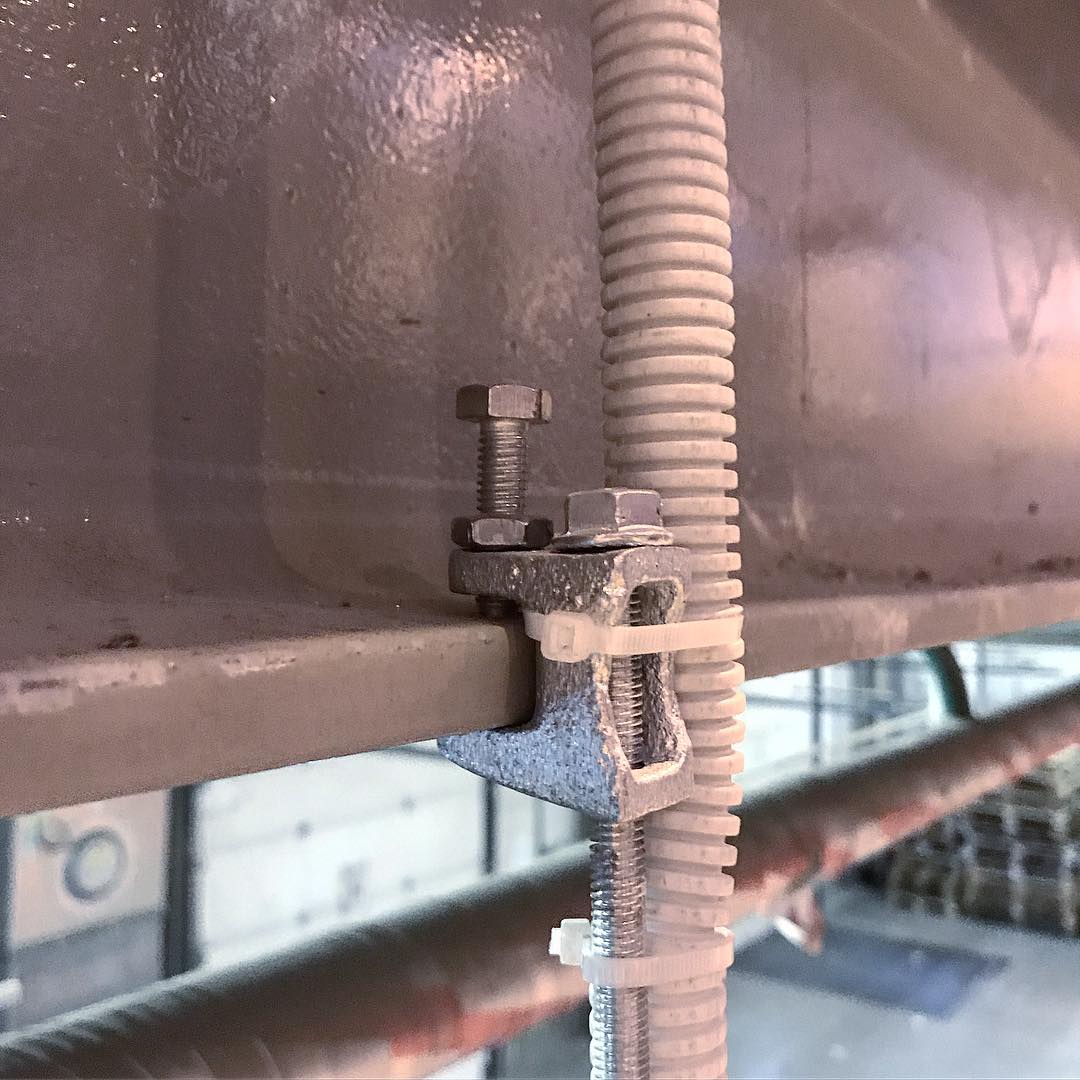

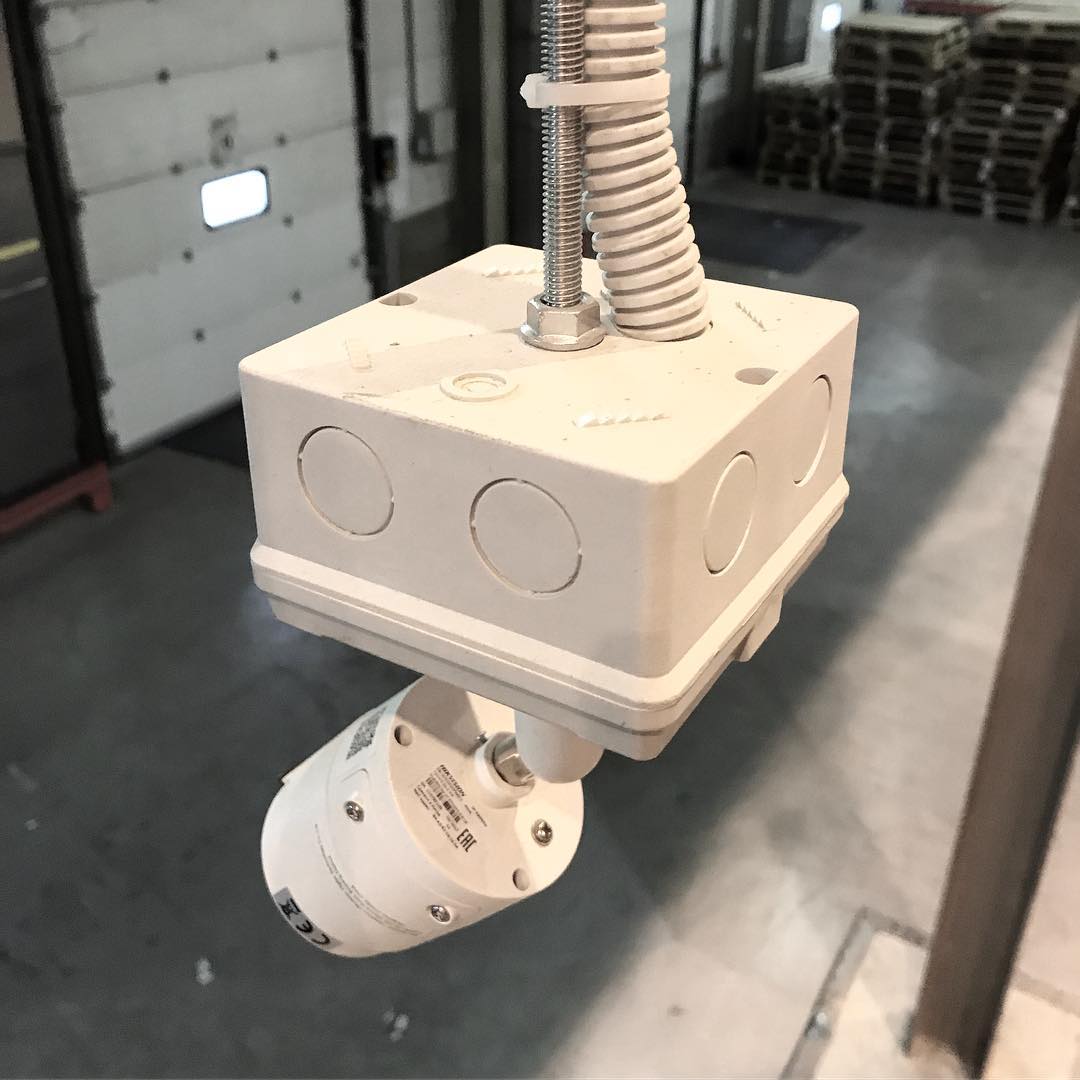

На данном объекте было применено типовое решение - IP камеры, сетевое оборудование и регистраторы Hikvision. Компоненты СКС Hyperline и Cabeus.

Между двумя узлами связи и серверной проложено одномодовое оптоволокно. Ядро системы: в серверном шкафу.

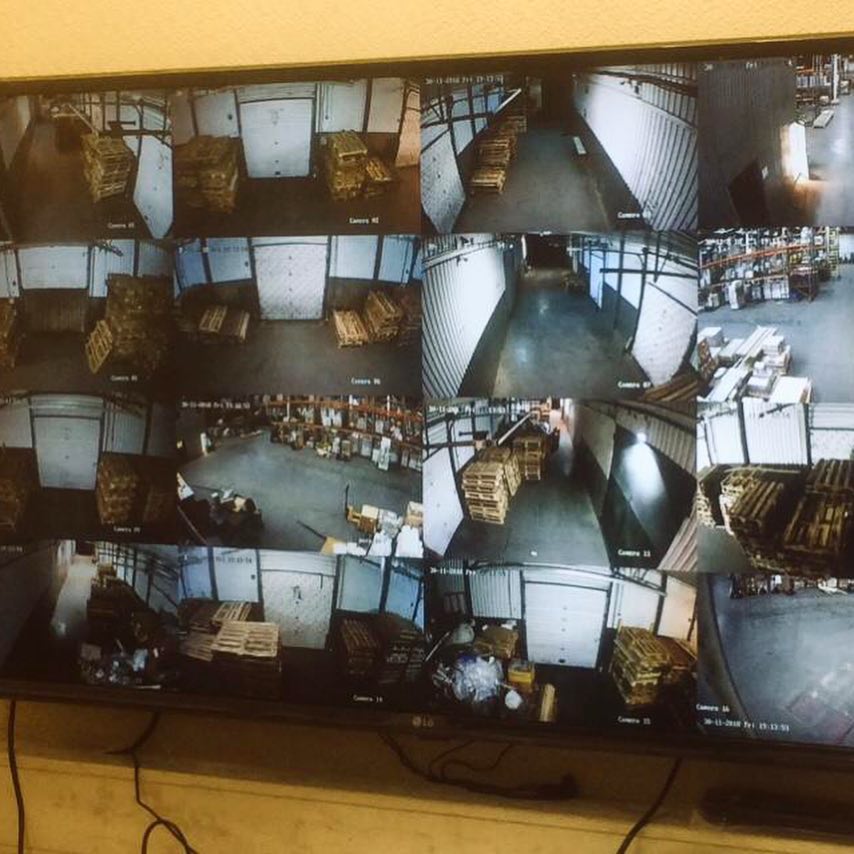

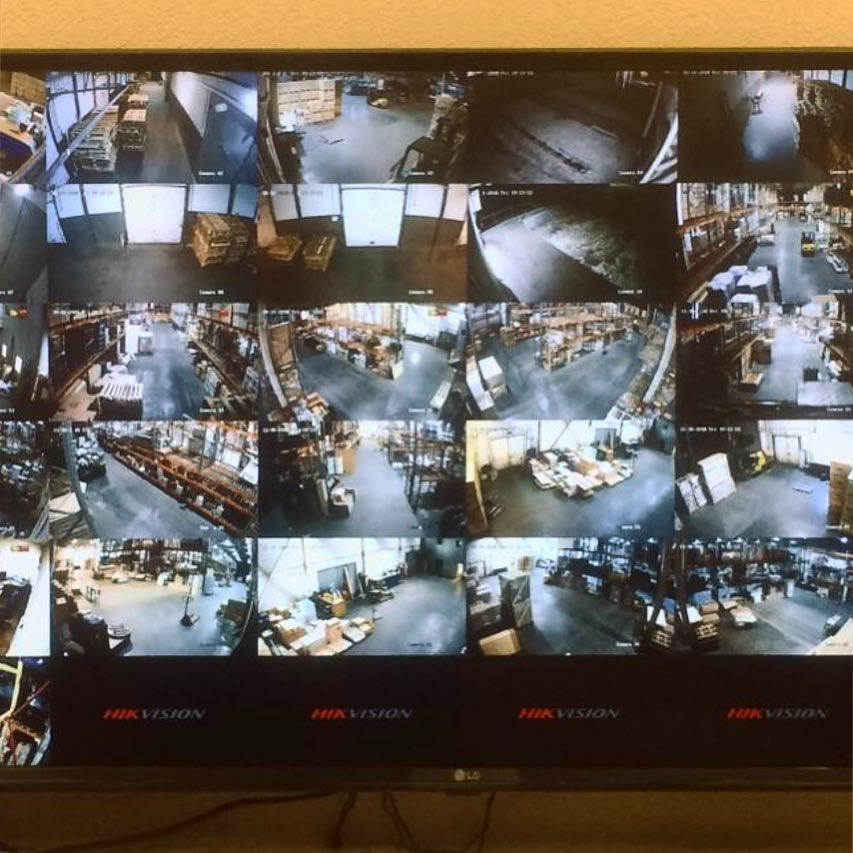

Трансляция изображения: по сети интернет и на двух мониторах.

РЕЗУЛЬТАТ

Складской комплекс получил современную систему видеонаблюдения из 47 камер с возможностью полного управления и продвинутыми функциями управления системой.

За счет детально проработанного инженерного решения по расстановке камер, удалось сократить общее количество камер на 8 шт.
